Box na baterku 9V, kompletná sada viac
Sada prémiovej kvality z Japonska. Skrutky 2 kusy 2.1x6mm sú súčasťou balenia.

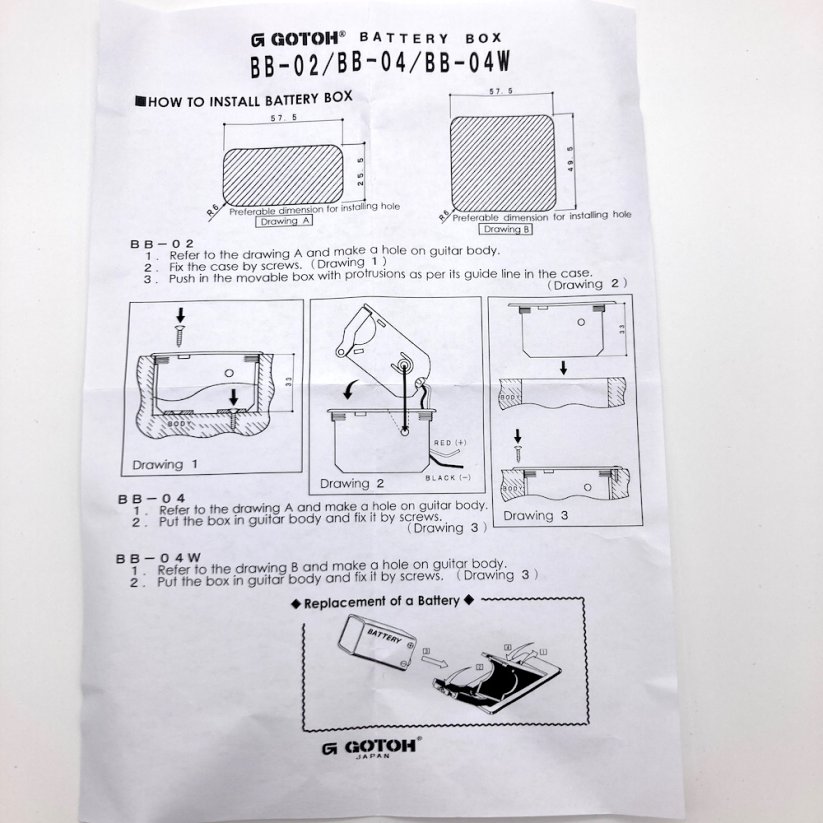

Nákres rozmerov viď sekciu Súbory na stiahnutie.
Rozmer montážneho otvoru 57.5 x 25.5mm, obdĺžnik so zaoblenými rohmi rádius R6 mm. Hĺbka otvoru by mala byť 33mm.

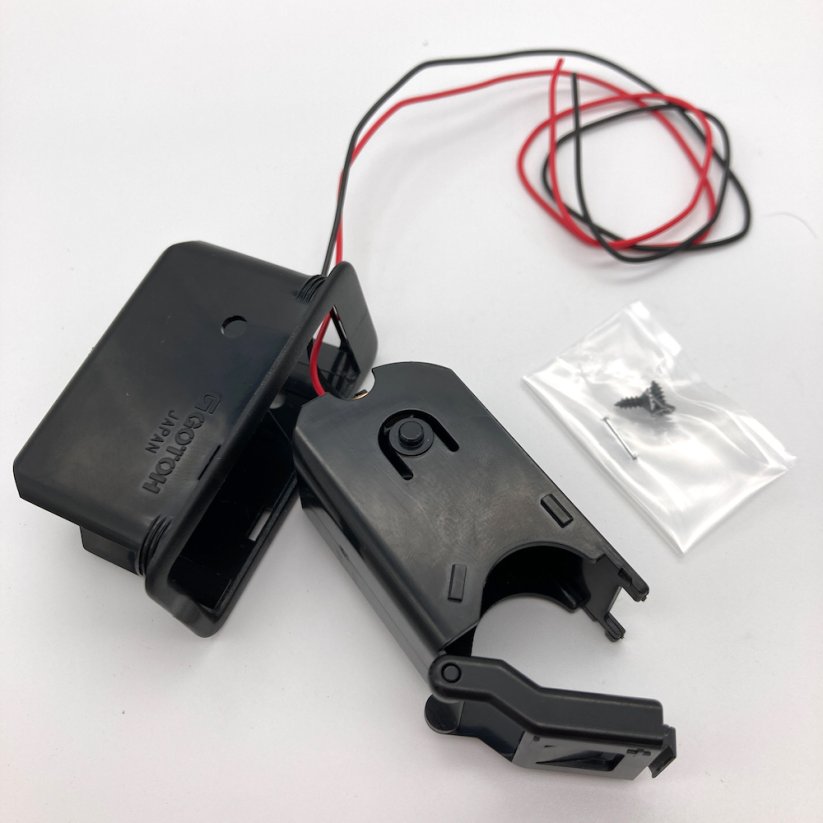

Plastová krabička sa skladá z dvoch hlavných častí. Prvá je nepohyblivá a je priskrutkovaná k telu gitary. Obe skrutky sa montujú vo vnútri krabičky, takže zvonka na gitare nebudú viditeľné.

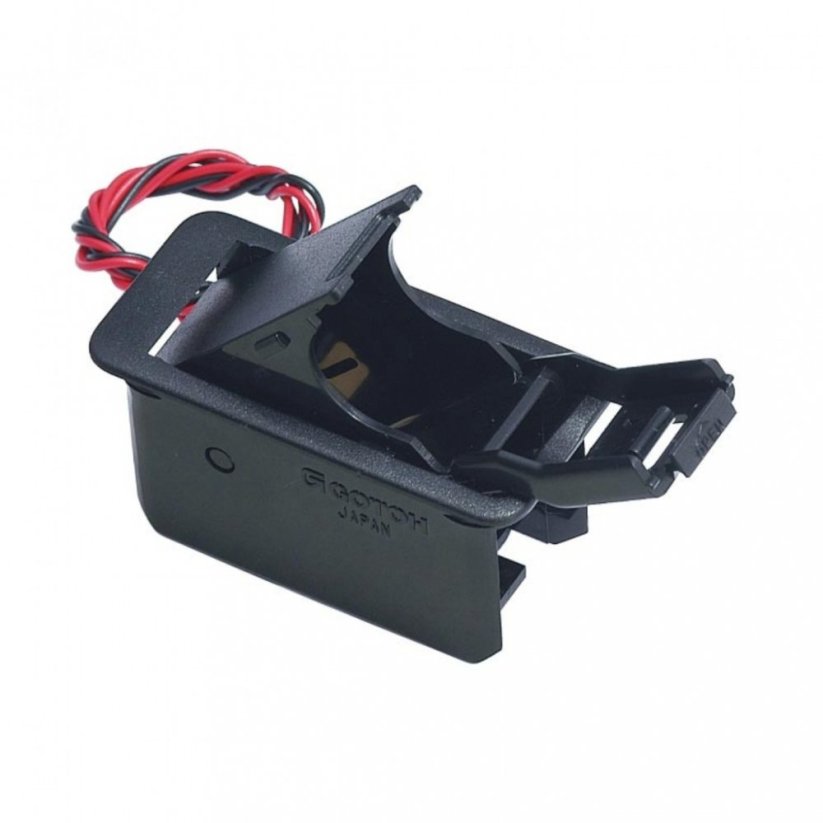

Druhá časť krabičky je pohyblivá, je to púzdro 9V baterky (baterka sa zjednodušene obyčajne nazýva iba 9-Voltová, odborný názov je 9V, tvar 6F22, alebo 6LR61, alebo PP3). Súčasťou púzdra sú dva prispájkované drôtiky o dĺžke 350mm, červený je pre +9V a čierny pre -9V.
Drôtiky nemajú odizolované konce. Odporúčame ešte pred inštaláciou ich konce opatrne odizolovať a predspájkovať. Na stole sa to predsa len ľahšie robí ako potom už v gitare.
Po priskrutkovaní prvej časti sa tá pohyblivá jednoducho do nej zacvakne. To sa môže urobiť len v jednom smere, lebo vyčnievajúci pánt musí vbehnúť do protikusu v nepohyblivej časti. My si to jednoducho pamätáme tak, že značka na dvierkach +9V musí byť navrchu. Samozrejme, pred zacvaknutím treba najprv cez prvú časť prevliecť oba drôtiky.
Pohyblivá časť nám po vyklopení odhalí svoje dvierka. Všimnite si ešte pred otvorením, že na dvierkach sú značky polarity baterky + a -. Sú dosť slabo viditeľné, niektorí hráči si plusovú stranu označili červeným lakom na nechty. My si jednoducho pamätáme, že plus je navrchu.
Dvierka sa dajú pomerne ľahko otvoriť bez páčenia ich gombíka, stačí ich uchopiť zboku medzi palec a ukazovák a potiahnuť. Po otvorení dvierok sa do otvoru zasunie 9V baterka.
Ešte raz... pozor na správnu polaritu, plus je hore!
Made in | Japonsko |
---|---|
Pilotný otvor | 1,0 mm |
Pre | 9V baterie |
