Graduačný lis pro výrobu huslí, sada pro kutily, nástroj pro značení tloušťky houslí

Značkovač je jedním z několika základních nástrojů, které loutnař potřebuje při výrobě houslí. Tento nástroj se používá k vyražení otvorů v desce, které slouží jako vodicí prvky při vydlabávání desek.

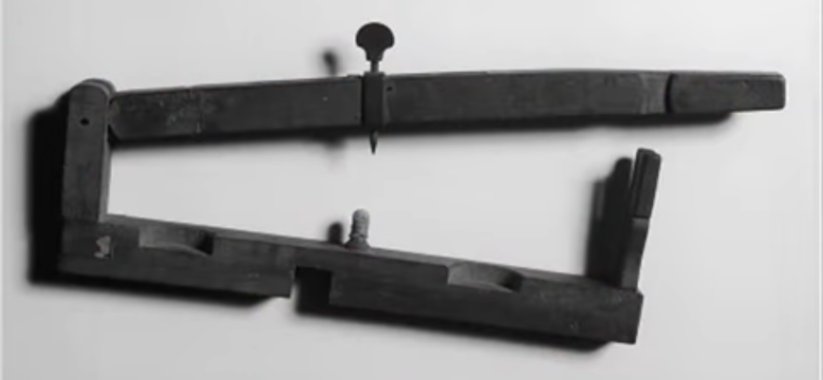

Při studiu houslařství v Cremoně v Academia Cremonensis jsme se inspiroval v oddělení nástrojů a přípravků v muzeu Stradivariho houslí. Náš návrh vychází z tradičního Stradivariho gradujícího punče.

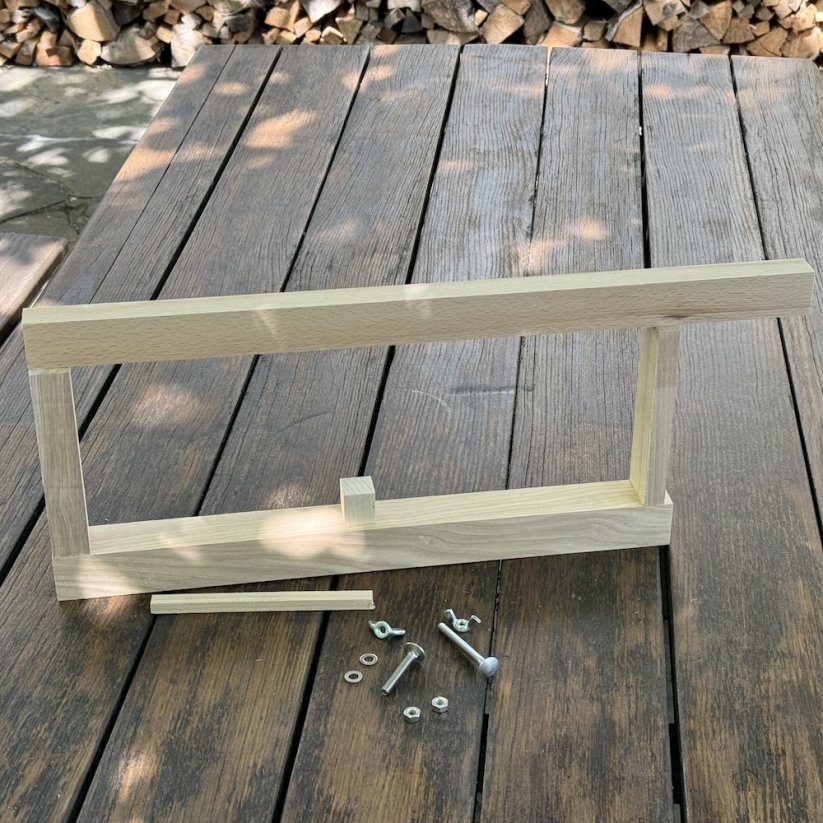

Obsah sady

Jedná se o stavebnici pro kutily. Obsahuje všechny potřebné dřevěné špalíčky, naostřenou jehlu a další kovové kování. Myšlenkou sady je ušetřit vám spoustu času. Neváhejte použít naše výkresy a pořídit si vlastní materiál. Pokud se vám naše práce líbí, buďte tak laskaví a sdílejte odkaz na tuto stránku s ostatními loutkáři.

Výkresy ve formátu PDF

Kompletní výkresy ve formátu PDF si můžete stáhnout na této stránce v sekci Soubory ke stažení.

Bloky z tvrdého dřeva

Vybírali jsme kvalitní tvrdé dřevo z místních zdrojů (převážně jasan ztepilý), které bylo pomalu vysušeno na truhlářskou kvalitu. Poté jsme jej hoblovali na požadované rozměry:

• Rukojeť, 520 x 32 x 23 mm
• Základna, 435 x 36 x 36 mm
• zarážka rukojeti, 140 x 36 x 15 mm
• Podpěra rukojeti, 140 x 36 x 25 mm
• kovadlinka, 25 x 22 x 22 mm
• Tloušťkoměr, 150 x 10 x 8 mm

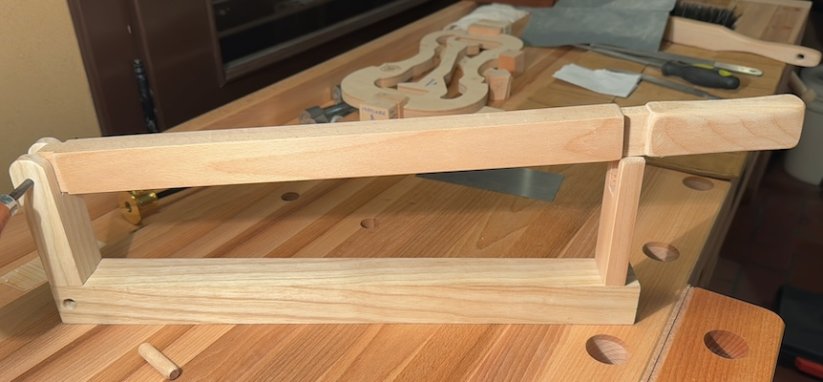

Zbývá vám už jen zábava - vrtat, řezat a dláta do finálního tvaru.

Kování z nerezové oceli

Veškerý potřebný nerezový hardware je součástí sady:

• Křídlová matice M6, 2 ks, DIN315
• Šestihranná matice M6, 2 ks, DIN934
• Podložka M6, 2 ks, DIN125A
• Vrut se čtyřhranným hrdlem M6x40, 1 ks, DIN603
• Vrut s čtvercovým hrdlem M6x60, 1 ks, DIN603
• Děrovací jehla M6x100, 1 ks, zakázková výroba

Článek na blogu

Přečtěte si náš článek Stavba houslového gradujícího děrovače.
